Dual Pixel 3D

Создайте 3D-модель по одному снимку

Изображение Dual Pixel RAW (DPRAW)
JPEG с данными о расстоянии
3D-модель

Создавайте высококачественные 3D-модели по 2D-изображениям цветов и блюд.
Взаимодействуйте с фотографиями в 3D и откройте для себя совершенно новый опыт работы с изображениями.

Галерея Dual Pixel 3D

3D-фотография

Преобразуйте всё изображение, включая фон, в 3D-модель. Форма, толщина, глубина и перекрывающиеся элементы. Рассмотрите детали, которые невозможно полностью увидеть на обычной фотографии, с ракурсов, доступных только в 3D.

EOS R5 │ RF70-200mm F2.8 L IS USM │ F5.6 │ ISO 100
EOS R5 │ RF70-200mm F2.8 L IS USM │ F4.0 │ ISO 100
EOS R5 Mark II │ RF70-200mm F2.8 L IS USM │ F5.6 │ ISO 200
EOS R7 │ RF85mm F2 MACRO IS STM │ F4.0 │ ISO 1600

3D-модели

Автоматически выделите главный объект на изображении и создайте высокодетализированную 3D-модель с текстурой.

EOS R5 Mark II │ RF70-200mm F2.8 L IS USM │ F5.6 │ ISO 200
EOS R5 Mark II │ RF70-200mm F2.8 L IS USM │ F4.0 │ ISO 200
EOS R5 │ RF70-200mm F2.8 L IS USM │ F4.0 │ ISO 200
EOS R7 │ RF70-200mm F2.8 L IS USM │ F4.0 │ ISO 1600

Расширьте возможности визуального творчества
с помощью 3D-моделей

Используйте выделенную 3D-модель в программах 3D-редактирования, например Blender, или в PowerPoint.
Создавайте 3D-видео с движением, ракурсами и подачей, соответствующими вашему замыслу.

Технология

Dual Pixel 3D — это технология создания 3D-моделей на основе фирменной системы автофокусировки Canon с фазовым детектированием на матрице Dual Pixel CMOS AF. С помощью программы Canon Dual Pixel 3D Converter для ПК можно использовать данные изображений Dual Pixel RAW (DPRAW), снятых совместимыми камерой и объективом, или файлы JPEG с данными о расстоянии, и по одному снимку создать высокодетализированную 3D-модель области, видимой во время съёмки.

*См. совместимые модели.

01. Съёмка

Изображения DPRAW/JPEG, снятые с помощью Dual Pixel CMOS AF

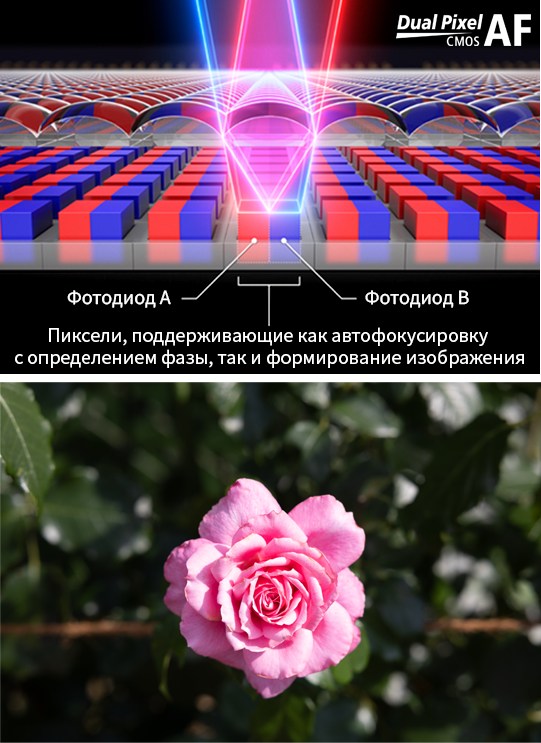

Каждый пиксель матрицы Dual Pixel CMOS одновременно выполняет функции формирования изображения и фазовой автофокусировки. Два фотодиода в каждом пикселе позволяют получать данные о разности фаз по всей матрице и оценивать расстояние до объекта.

Программа для ПК

Dual Pixel 3D Converter

02. Преобразование информации о глубине в 3D-геометрию

На основе данных фазового детектирования, полученных с помощью Dual Pixel CMOS AF, специальный алгоритм создаёт 3D-модель. Высококачественные фотоданные, снятые камерой EOS, используются в качестве текстуры поверхности, что позволяет получать реалистичные 3D-модели.

03. Создание 3D-модели

OBJ / GLB

Область, видимая во время съёмки, преобразуется в 3D-модель с высококачественными фототекстурами. Готовую 3D-модель можно экспортировать в формате OBJ или GLB.

Руководство по съёмке

Советы по съёмке
для более качественных 3D-моделей

Чтобы создать 3D-модель с убедительным ощущением глубины, важно снимать объект в условиях, позволяющих легко распознать его форму. Соблюдение рекомендаций по трём направлениям — настройки камеры / параметры съёмки, текстура и форма объекта, а также композиция, угол и расстояние — поможет создавать более точные 3D-модели.

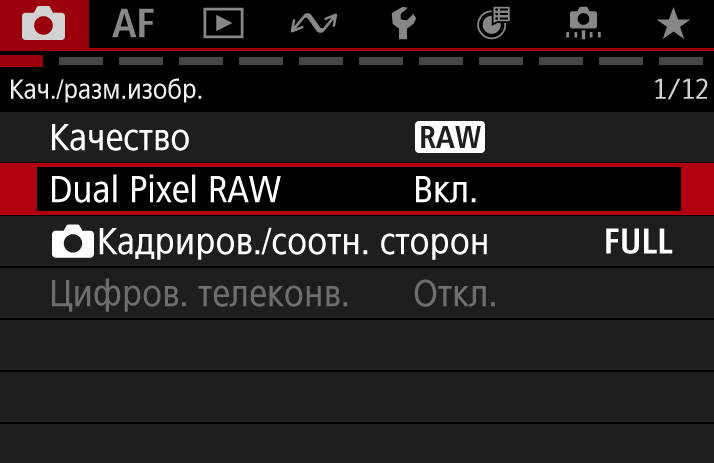

Настройки камеры

Только для изображений RAW

Качество изображения: [RAW] *C-RAW не поддерживается

Dual Pixel RAW: [Включить]

Съемка HDR (HDR PQ): [Выкл.]

Цвет. простр.: [sRGB]

Для JPEG с данными о расстоянии

Качество изображения: [RAW+JPEG]

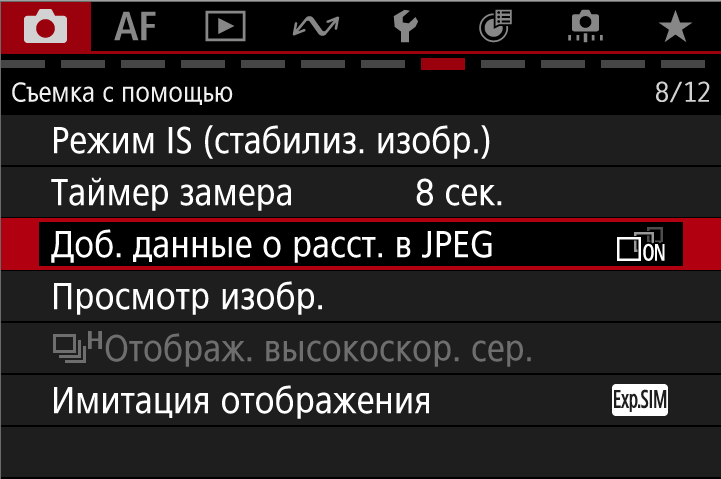

Доб. данные о расст. в JPEG: [ON]

Dual Pixel RAW: [Включить]

Съемка HDR (HDR PQ): [Выкл.]

Цвет. простр.: [sRGB]

Параметры съёмки (рекомендуемые)

Диафрагма: f/5,6 или шире

Снимайте с диафрагмой f/5,6 или шире и регулируйте глубину резкости так, чтобы главный объект не был чрезмерно размыт.

При значениях диафрагмы выше F8 создание 3D-моделей невозможно.

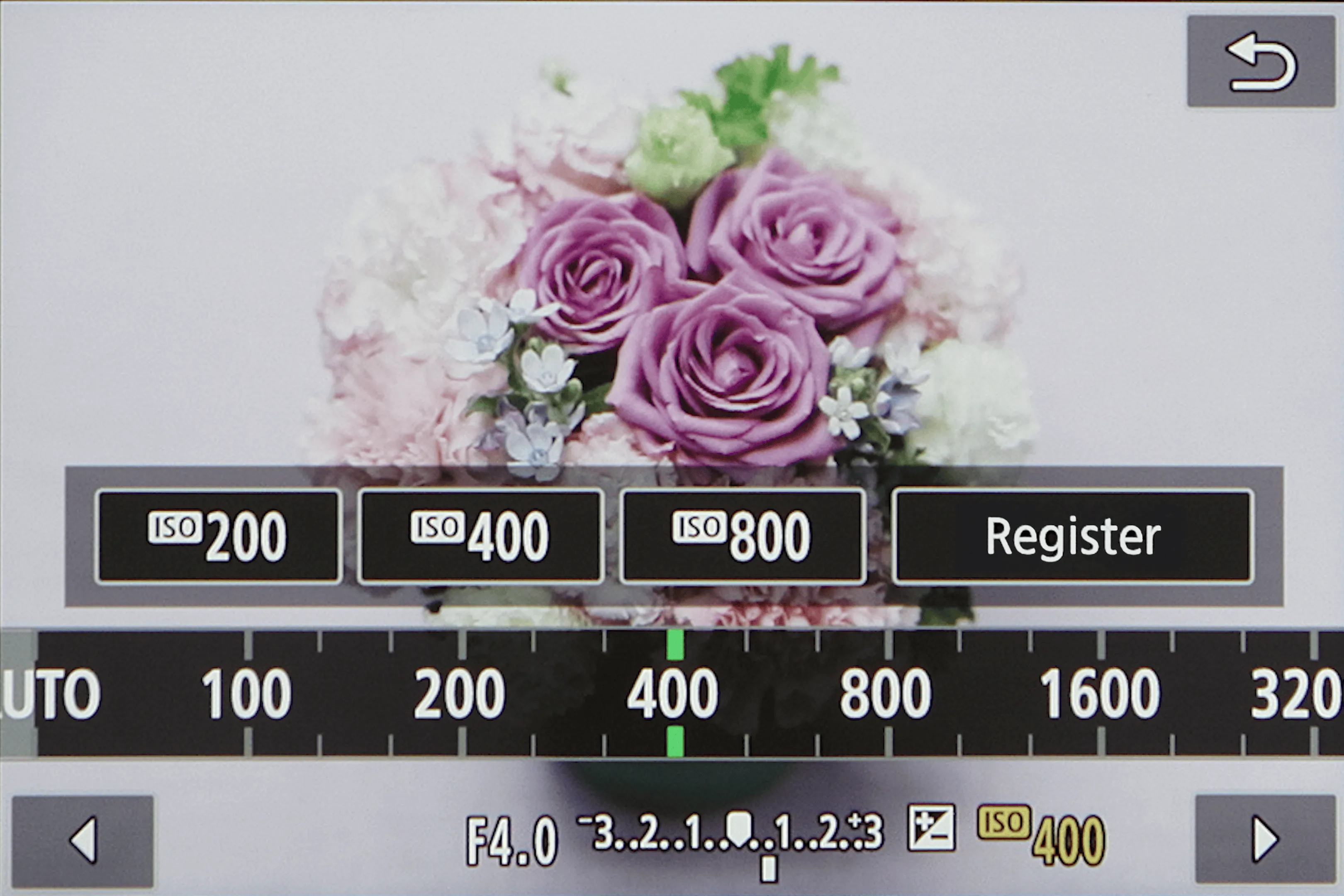

Чувствит. ISO: 1600 или ниже

Если объект тёмный или детали различимы недостаточно чётко, используйте вспышку или другой источник света и снимайте с минимально возможным ISO, чтобы уменьшить шум.

При значениях ISO выше 3200 создание 3D-моделей невозможно.

Текстура и форма объекта (рекомендуемые)

Предметы с матовой поверхностью

  • Предметы из керамики и дерева
  • Продукты и листья с незначительным блеском
  • Декоративные предметы, снятые с минимальными отражениями

Объекты с массивной,
относительно простой формой

  • Неглубокие тарелки
  • Продукты округлой формы
  • Цветы с круглыми лепестками или с узкими лепестками, но округлым контуром
  • Комнатные растения с крупными листьями

Характеристики фона, который легко отделить

  • Однотонный фон
  • Между объектом и фоном есть цветовой контраст
  • На объекте нет теней от искусственного или естественного освещения

Композиция, угол и расстояние (рекомендуемые)

Расположите объект по центру,
оставив вокруг него свободное пространство

Расположите объект в центре кадра и выстройте композицию так, чтобы главный объект был чётко выделен.

Тёмно-серые участки обозначают слепые зоны.
Съёмка с более высокой точки и с большего расстояния
помогает уменьшить слепые зоны.

Снимайте с немного более высокой точки
и с большего расстояния, чтобы уменьшить слепые зоны

Слепые зоны — это области, которые не видны во время съёмки. Dual Pixel 3D может преобразовать в 3D-модель только область, видимую в кадре во время съёмки. Поэтому участки за пределами поля зрения — слепые зоны — невозможно преобразовать в 3D-модель, и объект может выглядеть растянутым или искажённым. Уменьшение слепых зон во время съёмки облегчает создание естественно выглядящих 3D-моделей с минимальными искажениями.

Расстояние до объекта:
5–10 фокусных расстояний

Рекомендуемое расстояние от плоскости матрицы камеры до объекта составляет 5–10 фокусных расстояний. Например, при использовании объектива 50 мм ориентируйтесь на расстояние примерно 25–50 см.

Сцены, которые сложно
смоделировать в 3D

В зависимости от условий съёмки и формы объекта точное создание 3D-модели может быть затруднено.
Ниже приведены примеры факторов, которые могут повлиять на точность 3D-модели.
(Для наглядности отдельные фрагменты изображений увеличены.)

Сильное боке

Снятое изображение

3D-модель

Много слепых зон

Снятое изображение

3D-модель

Тонкие формы

Снятое изображение

3D-модель

Сильные отражения

Снятое изображение

3D-модель

Посмотрите видео:
советы по съёмке

Посмотрите видео с советами по выбору диафрагмы, чувствительности ISO, расстояния до объекта, композиции и других параметров, которые помогут повысить точность 3D-модели.

Dual Pixel 3D
Подробная информация
Версия 1.0.0
Основные функции
  • Создавайте 3D-модели (OBJ/GLB) из изображений Dual Pixel RAW (DPRAW) или JPEG с данными о расстоянии, снятых совместимыми камерами.
  • Создавайте 3D-модели с фоном или удаляйте фон, чтобы создать модель только основного объекта.
  • Заменяйте текстуру поверхности созданной 3D-модели другим изображением, например JPEG с цветокоррекцией, полученным при обработке RAW.
  • Настраивайте глубину созданной 3D-модели.
  • Создавайте видео для предварительного просмотра (MP4), доступные для воспроизведения на самых разных устройствах, добавляя пользовательские фоны и эффекты к 3D-моделям с удалённым фоном.
Поддерживаемые ОС Windows 11 (64-разрядная версия), версия 24H2 или более поздняя
*Доступно только для Windows.
Язык Японский, английский, французский, испанский, немецкий, итальянский, китайский (упрощённый), русский, корейский, турецкий
Соответствующие модели EOS R5
EOS R5 Mark II (версия микропрограммы 1.3.1 или выше)
EOS R6 Mark II
EOS R6 Mark III
EOS R7
EOS R8
EOS R8 Mark II *
EOS R10
*Модель с поддержкой JPEG с данными о расстоянии
RF24-70mm F2.8 L IS USM
RF24-50mm F4.5-6.3 IS STM
RF24-105mm F4 L IS USM
RF24-105mm F4-7.1 IS STM
RF35mm F1.8 MACRO IS STM
RF50mm F1.8 STM
RF70-200mm F2.8 L IS USM
RF70-200mm F4 L IS USM
RF85mm F2 MACRO IS STM
RF100mm F2.8 L MACRO IS USM
RF-S18-45mm F4.5-6.3 IS STM
RF-S18-150mm F3.5-6.3 IS STM
Рекомендуемая конфигурация системы Процессор:
Процессор Intel Core серии i (рекомендуется Intel Core i7 или выше)
ОЗУ:
Минимум 8 ГБ, рекомендуется 16 ГБ или больше
Место на диске:
Не менее 2 ГБ свободного места
Разрешение экрана:
1024 × 768 пикселей или выше
