Dual Pixel 3D

Створіть 3D-модель з одного знімка

Зображення Dual Pixel RAW (DPRAW)
JPEG із даними про відстань
3D-модель

Створюйте високоякісні 3D-моделі з 2D-зображень квітів і страв.
Взаємодійте з фотографіями у 3D та відкрийте для себе цілком новий досвід роботи зі світлинами.

Галерея Dual Pixel 3D

3D-фотографія

Перетворіть усе зображення, включно з фоном, на 3D-модель. Форма, товщина, глибина та елементи, що перекриваються. Досліджуйте деталі, які неможливо повністю розкрити лише на фотографії, з ракурсів, доступних тільки у 3D.

EOS R5 │ RF70-200mm F2.8 L IS USM │ F5.6 │ ISO 100
EOS R5 │ RF70-200mm F2.8 L IS USM │ F4.0 │ ISO 100
EOS R5 Mark II │ RF70-200mm F2.8 L IS USM │ F5.6 │ ISO 200
EOS R7 │ RF85mm F2 MACRO IS STM │ F4.0 │ ISO 1600

3D-моделі

Автоматично відокремте головний об'єкт на зображенні і створіть високодеталізовану 3D-модель із текстурою.

EOS R5 Mark II │ RF70-200mm F2.8 L IS USM │ F5.6 │ ISO 200
EOS R5 Mark II │ RF70-200mm F2.8 L IS USM │ F4.0 │ ISO 200
EOS R5 │ RF70-200mm F2.8 L IS USM │ F4.0 │ ISO 200
EOS R7 │ RF70-200mm F2.8 L IS USM │ F4.0 │ ISO 1600

Розширте можливості візуального вираження
за допомогою 3D-моделей

Використовуйте виділену 3D-модель у програмах для 3D-редагування, як-от Blender, або в PowerPoint.
Створюйте 3D-відео з рухом, ракурсами та подачею відповідно до свого задуму.

Технологія

Dual Pixel 3D — це технологія створення 3D-моделей на основі фірмової системи автофокусування Canon із фазовим детектуванням на сенсорі Dual Pixel CMOS AF. За допомогою програми Canon Dual Pixel 3D Converter для ПК можна використати дані зображень Dual Pixel RAW (DPRAW), знятих сумісними камерою та об'єктивом, або файли JPEG із даними про відстань, і з одного знімка створити високодеталізовану 3D-модель області, видимої під час зйомки.

*Див. сумісні моделі.

01. Зйомка

Зображення DPRAW/JPEG, зняті за допомогою Dual Pixel CMOS AF

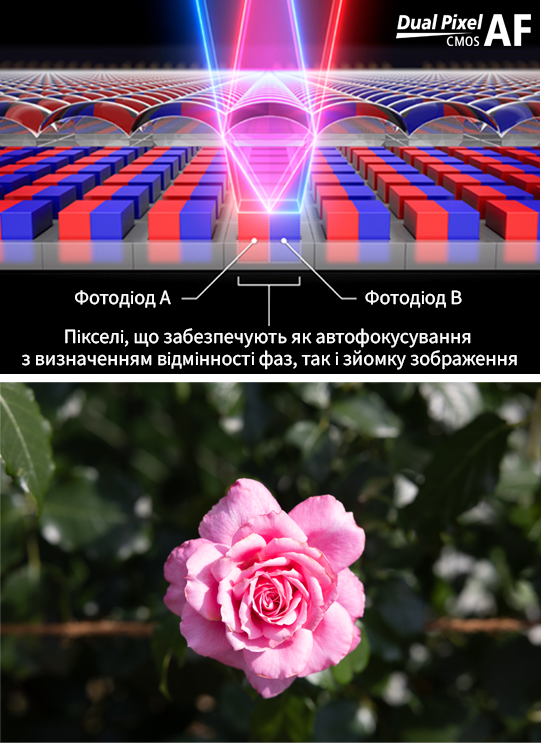

Кожен піксель сенсора Dual Pixel CMOS одночасно виконує функції формування зображення та фазового автофокусування. Два фотодіоди в кожному пікселі дають змогу отримувати дані про різницю фаз по всій площі сенсора й оцінювати відстань до об'єкта.

Програма для ПК

Dual Pixel 3D Converter

02. Перетворення інформації про глибину на 3D-геометрію

На основі даних фазового детектування, отриманих за допомогою Dual Pixel CMOS AF, спеціальний алгоритм створює 3D-модель. Високоякісні фотодані, зняті камерою EOS, використовуються як текстура поверхні, що дає змогу створювати реалістичні 3D-моделі.

03. Створення 3D-моделі

OBJ / GLB

Область, видима під час зйомки, перетворюється на 3D-модель із високоякісними фототекстурами. Створену 3D-модель можна експортувати у форматі OBJ або GLB.

Посібник зі зйомки

Поради зі зйомки
для кращих результатів 3D-моделювання

Щоб створити 3D-модель із переконливим відчуттям глибини, важливо знімати об'єкт в умовах, які дають змогу легко розпізнати його форму. Дотримання трьох груп рекомендацій — налаштування камери / параметри зйомки, текстура та форма об'єкта, а також композиція, кут і відстань — допоможе створювати точніші 3D-моделі.

Налаштування камери

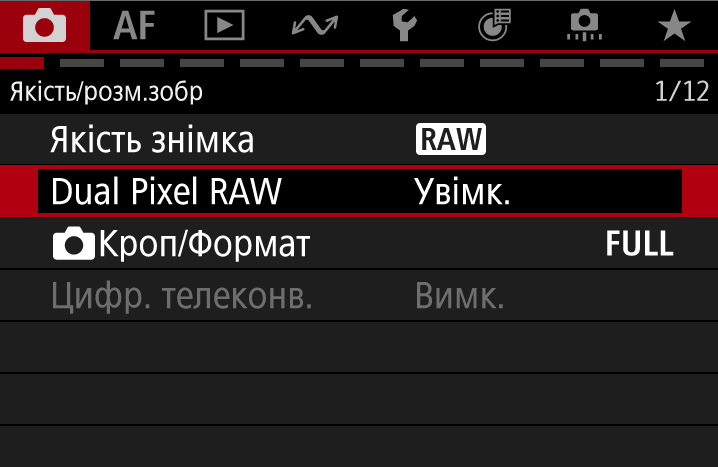

Лише для зображень RAW

Якість зображення: [RAW] *C-RAW не підтримується

Dual Pixel RAW: [Увімкнути]

Зйомка HDR (HDR PQ): [Вимк.]

К. простір: [sRGB]

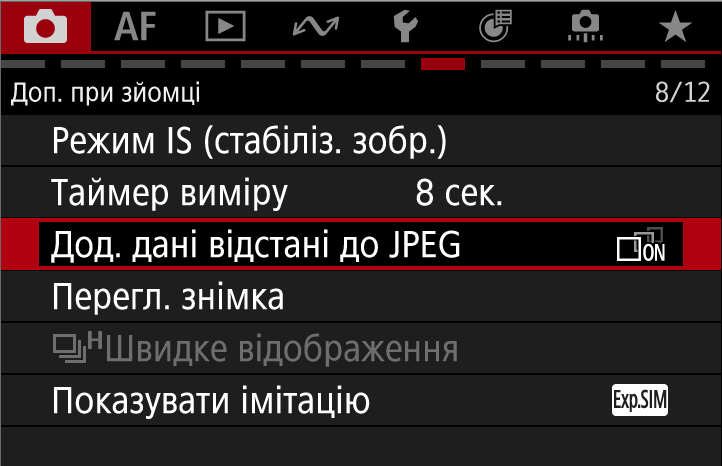

Для JPEG із даними про відстань

Якість зображення: [RAW+JPEG]

Дод. дані відстані до JPEG: [ON]

Dual Pixel RAW: [Увімкнути]

Зйомка HDR (HDR PQ): [Вимк.]

К. простір: [sRGB]

Параметри зйомки (рекомендовані)

Діафрагма: f/5,6 або ширше

Знімайте з діафрагмою f/5,6 або ширше та регулюйте глибину різкості, щоб головний об'єкт не був надмірно розмитим.

За значень діафрагми вище F8 створення 3D-моделей неможливе.

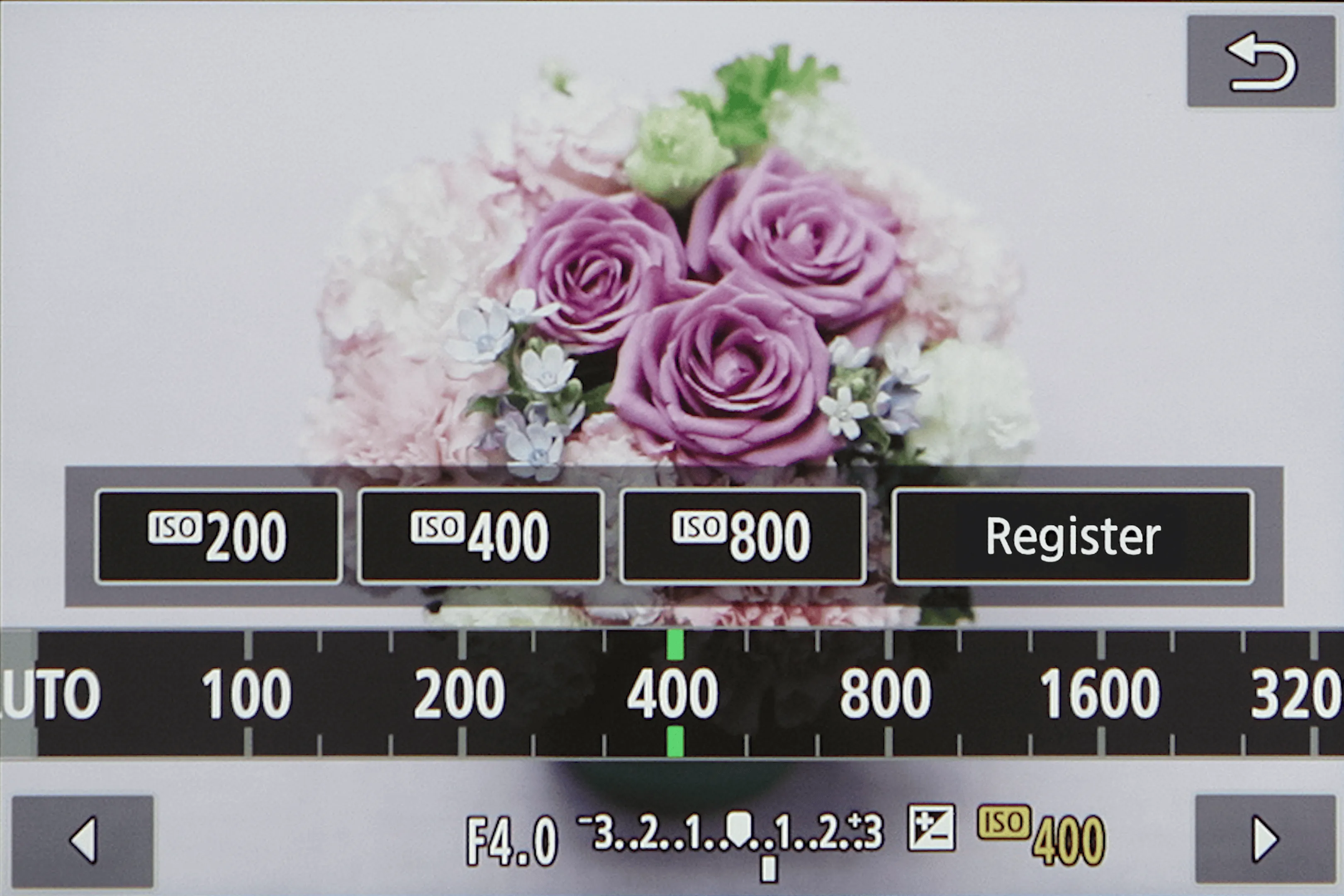

Чутливість ISO: 1600 або нижче

Якщо об'єкт темний або деталі недостатньо чіткі, використовуйте спалах чи інше джерело світла та знімайте з якомога нижчим ISO, щоб мінімізувати шум.

За значень ISO вище 3200 створення 3D-моделей неможливе.

Текстура та форма об'єкта (рекомендовані)

Предмети з матовою поверхнею

  • Предмети з кераміки та дерева
  • Продукти та листя з незначним блиском
  • Декоративні предмети, зняті з мінімальними відблисками

Об'єкти з масивною,
відносно простою формою

  • Неглибокі тарілки
  • Продукти округлої форми
  • Квіти з круглими пелюстками або з вузькими пелюстками, але округлим контуром
  • Кімнатні рослини з великим листям

Характеристики фону, який легко відокремити

  • Однотонний фон
  • Між об'єктом і фоном є колірний контраст
  • На об'єкті немає тіней від штучного чи природного освітлення

Композиція, кут і відстань (рекомендовані)

Розташуйте об'єкт по центру,
залишивши навколо нього вільний простір

Розташуйте об'єкт у центрі кадру та побудуйте композицію так, щоб головний об'єкт був чітко виділений.

Темно-сірі ділянки позначають сліпі зони.
Зйомка з вищої точки та з більшої відстані
допомагає зменшити сліпі зони.

Знімайте з трохи вищої точки
та з більшої відстані, щоб зменшити сліпі зони

Сліпі зони — це ділянки, які не видно під час зйомки. Dual Pixel 3D може перетворити на 3D-модель лише область, видиму в кадрі під час зйомки. Тому ділянки за межами поля зору — сліпі зони — неможливо перетворити на 3D-модель, і об'єкт може виглядати розтягнутим або спотвореним. Зменшення сліпих зон під час зйомки полегшує створення природних на вигляд 3D-моделей із мінімальними спотвореннями.

Відстань до об'єкта:
5–10 фокусних відстаней

Рекомендована відстань від площини сенсора камери до об'єкта становить 5–10 фокусних відстаней. Наприклад, з об'єктивом 50 мм орієнтуйтеся на відстань приблизно 25–50 см.

Сцени, які складно
змоделювати у 3D

Залежно від умов зйомки та форми об'єкта точне створення 3D-моделі може бути ускладнене.
Нижче наведено приклади чинників, які можуть впливати на точність 3D-моделі.
(Для наочності окремі фрагменти зображень збільшено.)

Сильне боке

Зняте зображення

3D-модель

Багато сліпих зон

Зняте зображення

3D-модель

Тонкі форми

Зняте зображення

3D-модель

Сильні відблиски

Зняте зображення

3D-модель

Перегляньте відео:
поради зі зйомки

Перегляньте відео з порадами щодо діафрагми, чутливості ISO, відстані до об'єкта, композиції та інших параметрів, які допоможуть підвищити точність 3D-моделі.

Dual Pixel 3D
Детальна інформація
Версія 1.0.0
Ключові особливості
  • Створюйте 3D-моделі (OBJ/GLB) із зображень Dual Pixel RAW (DPRAW) або JPEG із даними про відстань, знятих сумісними камерами.
  • Створюйте 3D-моделі з фоном або видаляйте фон, щоб створити модель лише основного об’єкта.
  • Замінюйте текстуру поверхні створеної 3D-моделі іншим зображенням, наприклад JPEG із корекцією кольору, отриманим під час обробки RAW.
  • Налаштовуйте глибину створеної 3D-моделі.
  • Створюйте відео для попереднього перегляду (MP4), які можна відтворювати на різних пристроях, додаючи власні фони й ефекти до 3D-моделей із видаленим фоном.
Підтримувана ОС Windows 11 (64-розрядна версія), версія 24H2 або новіша
*Доступно лише для Windows.
Мову Японська, англійська, французька, іспанська, німецька, італійська, китайська (спрощена), російська, корейська, турецька
Відповідні моделі EOS R5
EOS R5 Mark II (версія мікропрограми 1.3.1 або новіша)
EOS R6 Mark II
EOS R6 Mark III
EOS R7
EOS R8
EOS R8 Mark II *
EOS R10
*Модель із підтримкою JPEG із даними про відстань
RF24-70mm F2.8 L IS USM
RF24-50mm F4.5-6.3 IS STM
RF24-105mm F4 L IS USM
RF24-105mm F4-7.1 IS STM
RF35mm F1.8 MACRO IS STM
RF50mm F1.8 STM
RF70-200mm F2.8 L IS USM
RF70-200mm F4 L IS USM
RF85mm F2 MACRO IS STM
RF100mm F2.8 L MACRO IS USM
RF-S18-45mm F4.5-6.3 IS STM
RF-S18-150mm F3.5-6.3 IS STM
Рекомендована конфігурація системи Процесор:
Процесор Intel Core серії i (рекомендовано Intel Core i7 або новіший)
Оперативна пам’ять:
Щонайменше 8 ГБ, рекомендовано 16 ГБ або більше
Місце на диску:
Не менше 2 ГБ вільного місця
Роздільна здатність дисплея:
1024 × 768 пікселів або вище
